Как сделать квок своими руками

8 минут Автор: Семен Гражданцев 0

Существует множество вариантов рыбалки на сома, однако опытные рыболовы считают, что признаком настоящего рыболовного мастерства является навык его ловли на квок. В настоящее время в рыболовных магазинах представлен широкий ассортимент этих снастей, но многие опытные рыболовы предпочитают изготавливать их самостоятельно таким образом, чтобы инструмент подходил именно под их руку.

Конструкция квока

Несмотря на массу нюансов, в целом квок – достаточно простая снасть. Он состоит из трёх основных элементов:

Нож должен быть достаточно тонким и максимально обтекаемым, чтобы без сопротивления разрезать воду, не издавая посторонних звуков. Обычно материалами для него становятся твёрдые породы дерева или нержавейка, однако изредка можно встретить квоки с пластиковым ножом.

Копытце – главная часть квока, отвечающая за то, какой звук будет издавать инструмент. Существует несколько форм, которые используют опытные рыболовы. Как правило, применяются пятачки, имеющие плоскую поверхность, поскольку такой снастью проще создать необходимый кавитационный эффект при движении через толщу воды. Однако рыбаки нередко выбирают более специфические формы: выпуклые, немного вогнутые. Некоторые любители самоделок даже изготавливают пятачок из обычной чайной ложки. Все эти вариации являются допустимыми, однако наиболее распространены, всё же, квоки с плоским копытцем. Необходимо отметить, что ключевым моментом в изготовлении является именно полировка нижней плоскости пятачка – для хорошего звучания он должен быть идеально гладким.

Разновидности

В целом в том, чтобы сделать квок своими руками, нет ничего слишком сложного. Однако для начала необходимо определиться, какую конструкцию будет иметь будущая снасть. В первую очередь необходимо выбрать материал для изготовления. В большинстве случаев используется дерево, металл, а также их комбинации. Эти материалы имеют свои плюсы и минусы.

Деревянный квок никогда не утонет, даже если его выронить из рук, чего нельзя сказать о металлическом. Последний, в свою очередь, считается более прочным и долговечным, не нуждается в различных пропитках, защищающих от воды, а если выбрать удачный металл, то может послужить еще и детям изготовителя.

Самодельный квок бывает:

  • Цельный. Такая конструкция представляет собой, как правило, квок из дерева, выточенный из одного куска. В большинстве случаев изготовить такую снасть в домашних условиях довольно сложно, поскольку это требует не только грамотного подбора материала, но и очень точной работы. Чаще всего такие инструменты изготавливаются на заказ у мастеров, если необходимо создать снасть специально для конкретного рыболова.
  • Составной. Как правило, такая конструкция состоит из трёх частей, изготавливаемых отдельно, а после скрепляемых воедино: рукояти, ножа и копытца. В большинстве случаев для самостоятельного изготовления квока используются именно такие модели, поскольку их гораздо легче сделать, не имея специального оборудования.

Как изготовить

Сделать квок на сома своими руками не слишком просто, однако имея в наличии необходимые материалы и минимум инструментов, это вполне посильная задача для рыболова. Для начала необходимо найти в интернете чертежи будущего изделия. Как правило, выглядят они приблизительно так – такой квок удобнее всего изготавливать в домашних условиях.

Не все размеры на чертеже обязательны к соблюдению. Все это зависит от множества факторов. Во-первых, угол наклона ножа и толщина рукояти – очень индивидуальные показатели и определяются исходя из удобства рыболова. Идеальным вариантом будет заранее изучить строение инструмента, подержать его в руках, например, в магазине или позаимствовав у другого рыболова, и определить удобные для себя габариты.

Толщина ножа зависит в первую очередь от материала. Для хорошей нержавеющей стали достаточно толщины 4-5 миллиметров у рукоятки и 2,5-3 мм возле пятачка, тогда как ножи из мягкого металла, а тем более из дерева должны иметь значительно большую толщину.

После того как чертежи найдены, а правки в размеры внесены, необходимо подготовить материал. Для того чтобы изготовить составной квок с металлическим ножом, необходимы:

  • Металлическая пластина диаметром 4-5 миллиметров, шириной около трёх сантиметров, и длиной 30-35.
  • Деревянный брусок толщиной приблизительно 30 на 40 миллиметров (можно пойти на хитрость и взять ручку от старой швабры, напильника или любого другого инструмента).
  • Эпоксидная смола.
  • Клей.

Кроме того, понадобятся следующие инструменты:

  • Электрический наждак (можно обойтись без него, однако это очень сильно усложнит процесс и увеличит время работы).
  • Ножницы по металлу.
  • Ножовка.
  • Наждачная бумага.

Процесс изготовления квока можно разделить на три этапа: изготовление ручки, водореза и пятачка. Начнём с первого.

Ручка

Для того чтобы сделать классическую ручку, необходимо:

  1. Отрезать кусок бруска длиной приблизительно 13-15 сантиметров под углом 35-40 градусов.
  2. Обточить его грани на шлифовальном станке и скруглить острые углы, приблизив сечение к овальной форме.
  3. Верхний край обточить до полусферической формы.
  4. В нижнем конце точно по центру ножовкой сделать пропил, параллельный краю рукояти (под углом около 35-40 градусов), толщиной 4 миллиметра.
  5. Тщательно обработать получившуюся рукоять наждачной бумагой.
  6. Пропитать влагозащитной пропиткой или покрыть лаком также желательно, если инструмент планируется использовать достаточно долго.
Читать еще:  Подготовка рыбы к копчению

Далее необходимо изготовить водорез. Для этого:

  1. На заготовке размечаются размеры будущего ножа. Его необходимо сделать сужающимся книзу примерно на 1 сантиметр.
  2. Вырезать первоначальную заготовку.
  3. Вставить заготовку в паз рукояти и отчертить угол отреза верхнего конца, чтобы верхняя часть водореза не торчала из рукояти сзади.
  4. Разместить рукоять со вставленным ножом вертикально и отчертить нижний край под углом, под которым планируется размещение копытца. Обычно в таком положении его размещают строго параллельно земле, однако некоторые рыболовы предпочитают слегка наклонять его к рукояти.
  5. Отрезать верхний и нижний края по разметке.
  6. Используя наждак, снять зашлифовать боковые поверхности ножа таким образом, чтобы в верхней части его толщина была 4-4,5 миллиметра, а в нижней около трёх.
  7. Заточить грани ножа для лучшего прохождения через воду, но без фанатизма – чтобы им нельзя было порезать руку или лодку.

Пятачок

Затем нужно изготовить пятачок квока. Для этого существует очень большое количество вариаций. Некоторые рыболовы вырезают его из той же пластины, что и водорез, после чего прихватывают точечной сваркой. Еще одним популярным вариантом является его отливка из эпоксидной смолы прямо на конце ножа, что намного проще, однако не так долговечно. Можно также вырезать пятачок из пластика или дерева и прикрепить его соединением в паз, смазанным клеем.

Если имеется возможность сварить или надёжно приклепать металлический пятачок к водорезу, то для его изготовления необходимо:

  • Вырезать из пластины прямоугольник со сторонами 25 и 45 миллиметра.
  • На наждаке сточить ему острые углы, придав им округлую форму.
  • Заточить края пятачка сверху односторонней заточкой «под стамеску», чтобы улучшить эффект кавитации, создаваемый им при вхождении в воду.

Сборка

Далее три части квока соединяются между собой, а готовое изделие полируется во избежание заноз и повреждений лодки.

Есть ещё одна вариация изготовления квока, являющаяся более надёжной, но несколько более сложной. Для того чтобы изготовить цельнометаллический квок необходимо:

  1. Из листового металла вырезать изогнутую заготовку, напоминающую серп, также сужающуюся к нижнему краю. Её длина должна составлять порядка 300–350 миллиметров, поскольку она будет являться одновременно и водорезом, и рукоятью.
  2. Из двух небольших кусков доски, толщиной около 15 миллиметров, вырезаются накладки по форме рукояти и прикрепляются к ней на два болта или заклёпки.
  3. Пятачок изготавливается таким же способом, как и для предыдущего варианта.

Существует хитрость, как сделать накладки на рукоять такого квока быстро. Необходимо сначала закрепить две заготовки на рукояти, и уже в таком виде обточить их на наждаке до необходимой формы – так они точно идеальной подойдут к инструменту

Формы пятачка

Среди рыболовов не существует единого мнения о том, какая форма пятачка является оптимальной для квока. Большинство из них делаются с плоской поверхностью, но при этом могут быть круглыми, овальными, каплевидными или напоминающими прямоугольник.

Доподлинно известно только то, что чем больше размер пятачка, тем более глухой и громкий звук получается при работе им. По этой причине новички стараются сделать себе квок с более крупным копытцем – таким легче квочить. Ниже представлен перечень форм, перерисованных с рабочих квоков – их разнообразие достаточно велико.

Некоторые приверженцы вогнутой формы пятачка изготавливают квоки из обычных мельхиоровых ложек, которые достаточно неплохо подходят на роль копытца. Такие инструменты имеют более приглушенное звучание, что неплохо работает на некоторых водоёмах страны.

Заключение

Квок является инструментом, используемым профессиональными рыболовами при ловле сома. В настоящее время рыболовные магазины предлагают богатый ассортимент квоков, сделанных из разных материалов, различных форм и размеров. Однако, несмотря на это, опытные рыболовы до сих пор продолжают изготавливать для себя эти снасти самостоятельно, поскольку для того, чтобы инструмент лежал в руке и звучал именно так, как необходимо рыбаку, его приходится делать под себя самому или же заказывать профессионалу за большие деньги.

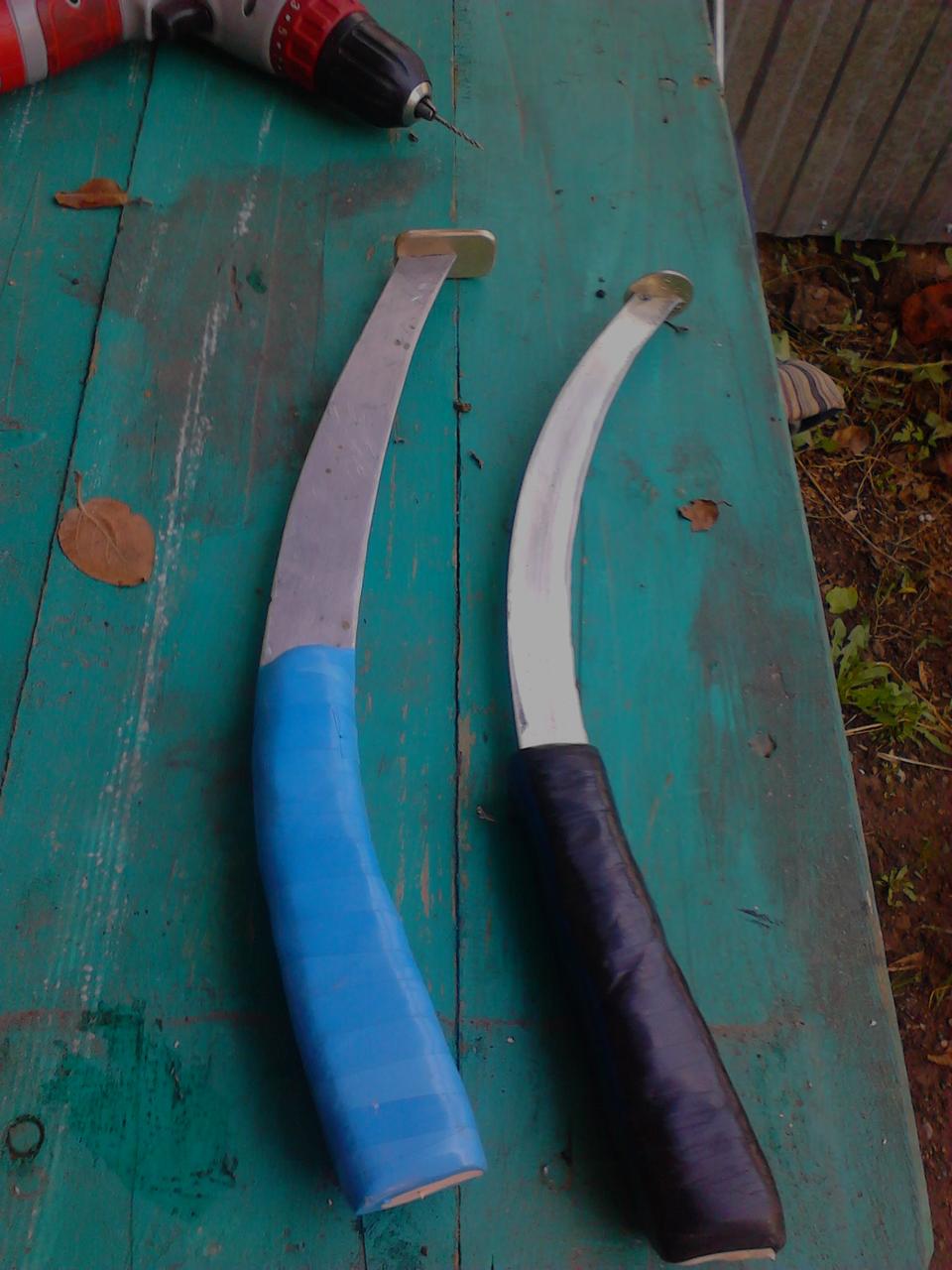

Как сделать рабочий квок своими руками.

Идея изготовить квок самостоятельно возникла не сразу. Сначала мне довелось опробовать «поделки» разных именитых мастеров. Все они «поднимали» сома, несмотря на различие в конструкции, стоимости и материале, из которого сделаны. Иногда, самые дорогие модели уступали в эффективности дешёвым, и наоборот. Каждый сомятник подбирает рабочий квок индивидуально и доводит «под руку». Но нам, для начала подойдет простой, самодельный. Главное, чтобы он выполнял свою функцию – подзывал сома. Поняв принципы и технику работы этим инструментом, можно переходить на более дорогие варианты. А поскольку, настоящему рыболову для морального удовлетворения хочется ловить продукцией собственного производства, изготовим снасть сами.

Пробежавшись по просторам интернета, я наткнулся на несложный способ изготовления этой штуки из старой монеты и приступил к работе. Забегая вперед, отмечу, что все модели были сделаны «на глаз», без шаблонов и чертежей. Несмотря на это, каждый изготовленный экземпляр дал результаты в виде пойманных сомов. Я ставил цель сделать не красивую сувенирную продукцию, а получить недорогой рабочий инструмент, пусть и грубоватый с виду. Процесс изготовления занимает мало времени, и стоимость материала получается довольно низкая.

Читать еще:  Плетенка для троллинга

Для начала рассмотрим составные части изделия и разберем, как и из чего их сделать. Любой правильный квок состоит из трех составляющих: нож, ручка и пятка.

Нож или тело – это основа, к которой будут крепиться остальные детали. Важно, чтобы нож не был мягким и имел определенную упругость. Покопавшись на даче в куче старого хлама, я обнаружил кусок дюралюминиевого листа толщиной 2 мм, как раз подходящий для моих целей. Нарисовав маркером заготовку будущего «шедевра», я аккуратно вырезал её «болгаркой».

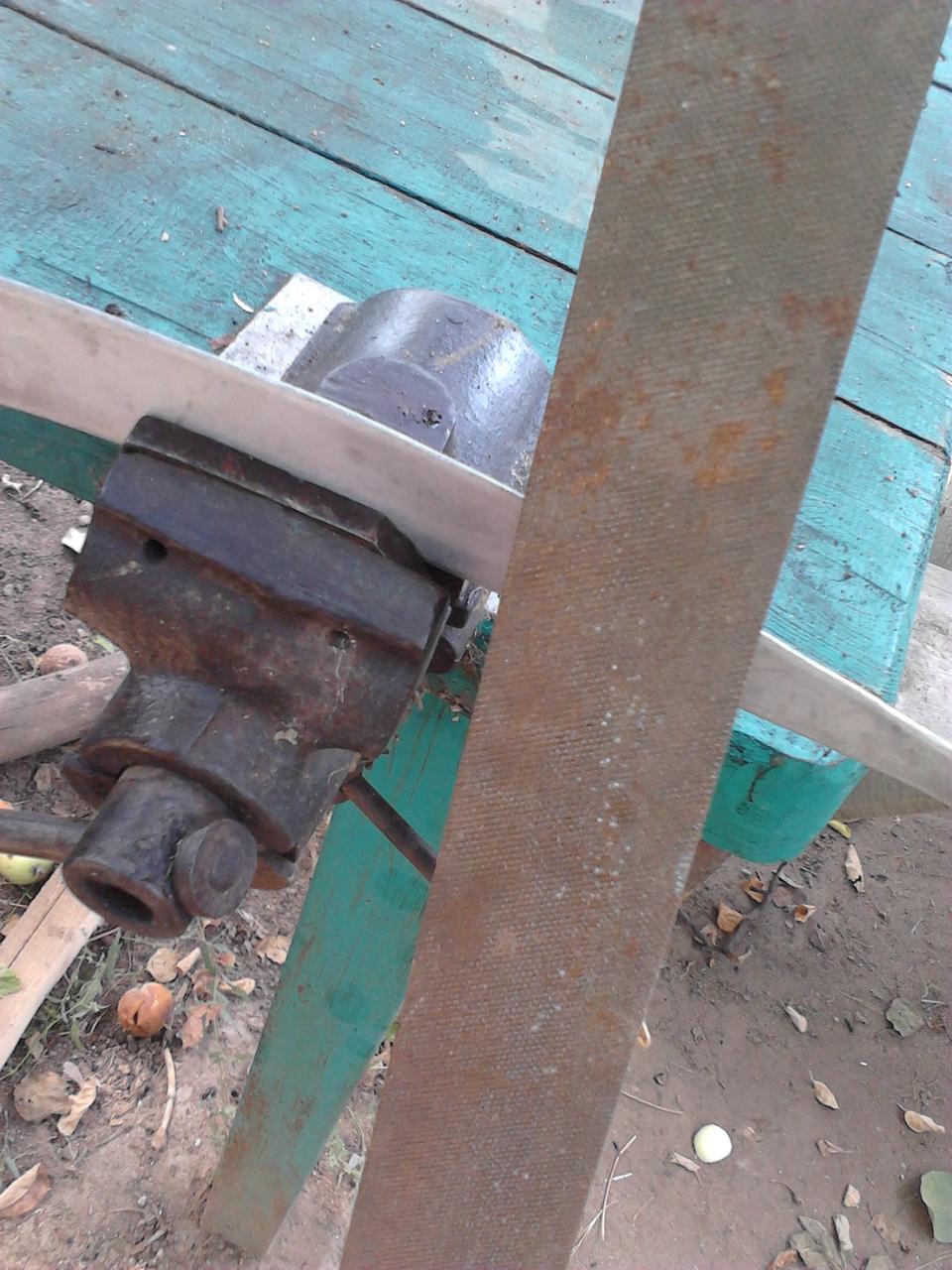

Обратите внимание, что диск «болгарки» немного вязнет в этом материале, поэтому при работе будьте осторожны и пользуйтесь защитными очками и перчатками. Затем торчащие заусенцы обработал напильником. Сторону, которая будет погружаться в воду, необходимо слегка заточить (сделать «водорез»).

Далее обработанный металл зачищается наждачной бумагой.

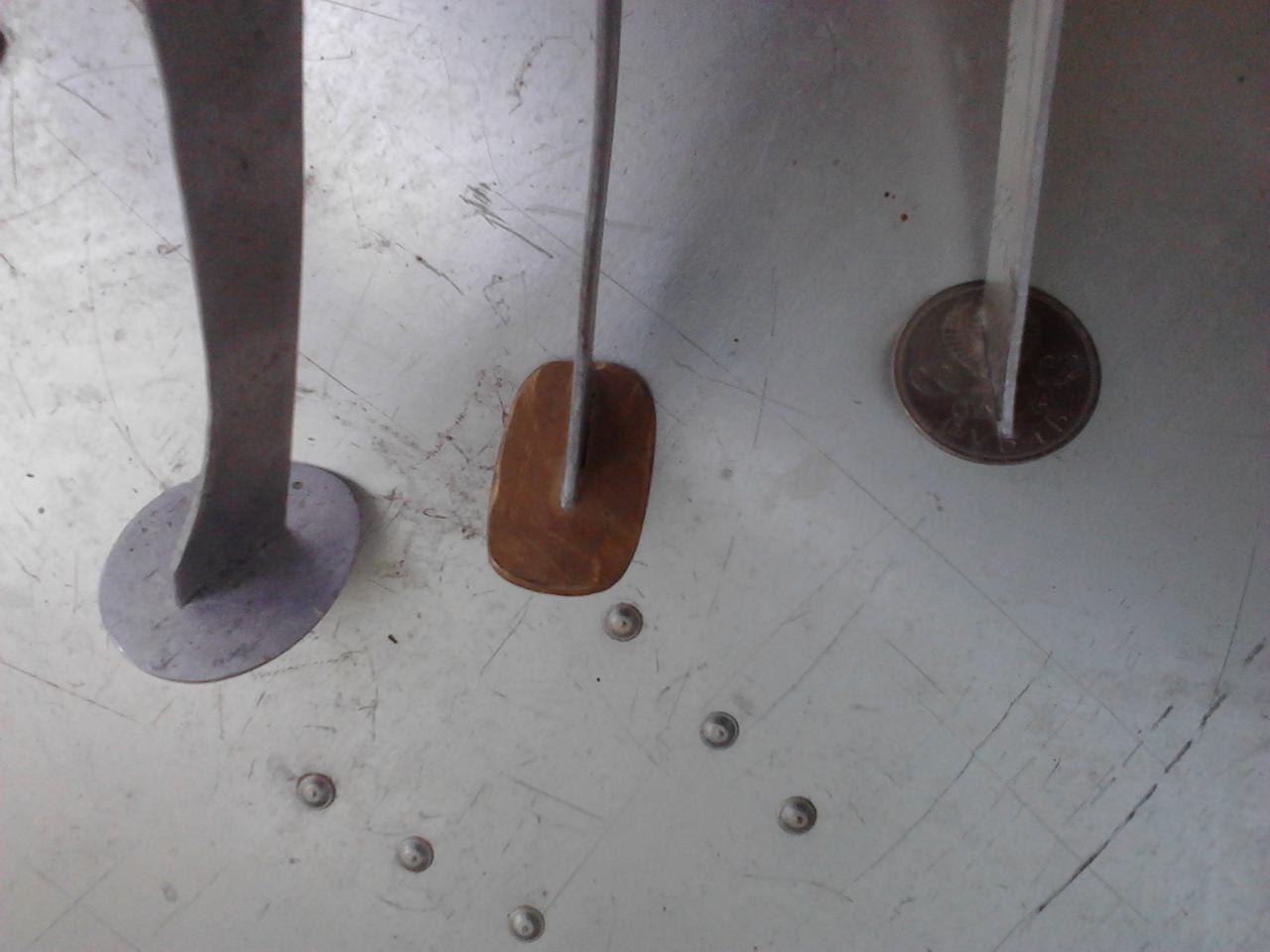

Следующим этапом приступим к изготовлению самой пятки. Для этого используем старую монету. У меня это рубль диаметром 31 мм. По центру необходимо сделать продольное отверстие, в которое вставится нож. Я высверлил монету сверлом подходящего размера и зачистил посадочное место тонким напильником. Теперь, соединив заготовки, зажимаем в тисках и клепаем. После этого основание пятки тщательно зачищается на наждачной бумаге.

На этом основная часть работы проделана.

Осталось изготовить рукоять. Материал ручки должен иметь положительную плавучесть, чтобы готовое изделие не утонуло при падении в воду, Добиться этого позволит использование экструдированного пенополистирола, которым утепляют дома при строительстве. Он продается в строительных магазинах и стоит копейки. Вырезаем заготовку обычным канцелярским ножом. Сделать это легко, так как пенопласт мягкий и хорошо обрабатывается. Теперь с помощью специального клея для полистирола клеим ручку к ножу и обматываем её изоляционной лентой ПВХ. Готово!

Весь процесс занял менее часа. Остается научиться извлекать правильные звуки на воде.

Описать словами, как необходимо булькать, чтобы привлечь сома, едва ли возможно. Сама по себе работа квоком сродни игре на музыкальном инструменте. Только собственный опыт и практика позволят добиться успехов. Но для облегчения понимания процесса попробую дать кое-какие советы . При работе снастью следите, чтобы нож входил в воду практически вертикально, а пятачок под углом.

Старайтесь затянуть пяткой пузырь воздуха и протянуть его под водой. Форма и размер пятака не оказывают влияния на механизм образования воздушного пузыря. Поэтому если вы всё делаете правильно, при выходе из воды пузырь закроется и раздастся хлопок.

Маленькая пятка, выдает более звонкий звук, а если площадь пятачка больше, то и звук будет глуше. Действия при работе рукой не должны вызывать усталости и держать вас в напряжении. Кто-то осваивает эту технику быстро, а кому-то требуется больше времени. Но я еще не встречал рыболова, который совсем бы не смог научиться этому. Терпение, друзья мои, и всё получится. Из своего опыта могу сказать, что на первой же рыбалке мне удалось приманить и поймать некрупного сома. Главное, понять, как это работает.

Когда и где рыбачить? На сомовью рыбалку начинают выезжать вначале лета, когда вода достаточно прогреется. На реках следует икать тихие глубокие омуты. Облюбовав такую яму, хищник проводит в ней большую часть своей жизни. Летом нередко выходит на кормежку на мелководье, но поймать его там сложно. Сейчас на реках развито судоходство, и рыба привыкла к постоянному шуму лодочных моторов. Поэтому рыбалка часто ведется прямо вдоль фарватера, рядом с проходящими баржами. Глубина лова варьируется от 5 до 30 метров. Насадка обычно опускается в пол воды и к ней приманивают сома. Вот тут-то мастерство сомятника и играет большую роль. При работе квоком делают три-четыре удара о воду и тридцатисекундную паузу. Рыбачить можно как стоя на якоре, так, и сплавляясь на специальном водяном парашюте. Важным условием при ловле является наличие течения. Приманка в таком случае движется быстро и у сома остается мало времени на раздумья – хватай или упустишь. К статичной наживке хищник относится настороженно. При отсутствии тяги, я не раз наблюдал в эхолот, как сом, удерживаемый бульканьем квока, стоит под лодкой, игнорируя наживку. Самое лучшее время для клева – это предрассветные часы. В это время на воде тихо, и хорошо слышны звуки от квочения. Продолжать ловить сома можно до ночи, делая повторные заходы над перспективными ямами.

Попробуйте изготовить квок сами, научитесь квочить и поймайте сома! А вкусные блюда из этого речного хищника станут отличной наградой за труды. Но это тема уже для другой статьи. Удачи!

Квок своими руками. Ловля сома на квок, пример как сделать квок из абрикоса

Сделать квок своими руками почитав различные инструкции в сети может каждый, можно и купить пластмассовый китайский квок, но вопрос будет ли на него ловиться сом?

Читать еще:  Прикормка для форели

сом 30 кг пойманный на деревянный квок сделанный своими руками

Если Вы возьмете чужой квок, квокать им у Вас просто может не получиться.

Квок что это такое?

Квок – приспособление которое издаёт акустические волны в воде активизирующие сома на поиск пищи.

Какие бывают квоки? Чтобы изготовить квок своими руками надо учесть ряд моментов.

КОВОК ПОД РУКУ

1 Левый и правый квок

Квок может быть нейтральный прямой и как правило делают прямой ковк. Квок может быть с наклоном ручки к ножу, соответственно под левую или правую руку, при этом уклон должен идти от лодки.

деревянный квок под левую руку

2 Ковок для казанки и для резиновой лодки

Разная высота борта лодки, различия в высоте и расположении сидений в лодке, длина руки всё надо учитывать при приобретении либо изготовлении квока.

квок для казанки и квок для резиновой лодки

Длина ножа квока как правило одинаковая 23-25 см., пятак также одинаковый, но для ловли с казанки у квока длиннее ручка.

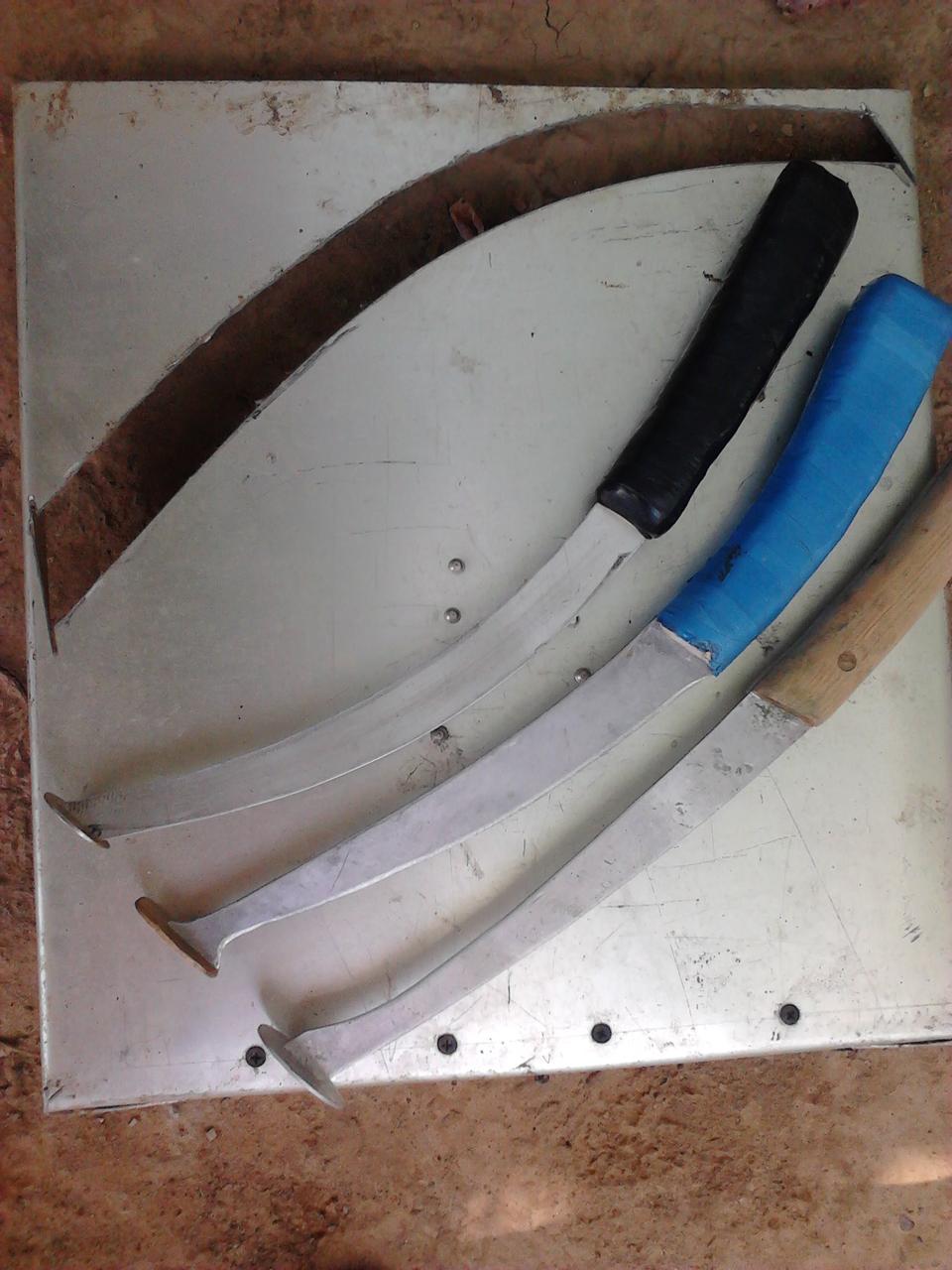

Квок своими руками деревянный или металлический

Квок делают из дерева (яблоня, груша, лоза, ива, абрикос) и металла (в основном из алюминия). Недостаток алюминиевых квоков то что они расшатываются в районе крепления ножа к ручке и районе крепления пятака к ножу. Более удачные квоки из дерева, такой квок покрытый лаком может быть хорошим рыболовным сувениром.

Если Вам ближе работать с металлом то делайте из металла если любите работь с деревом делайте квок своими руками из дерева.

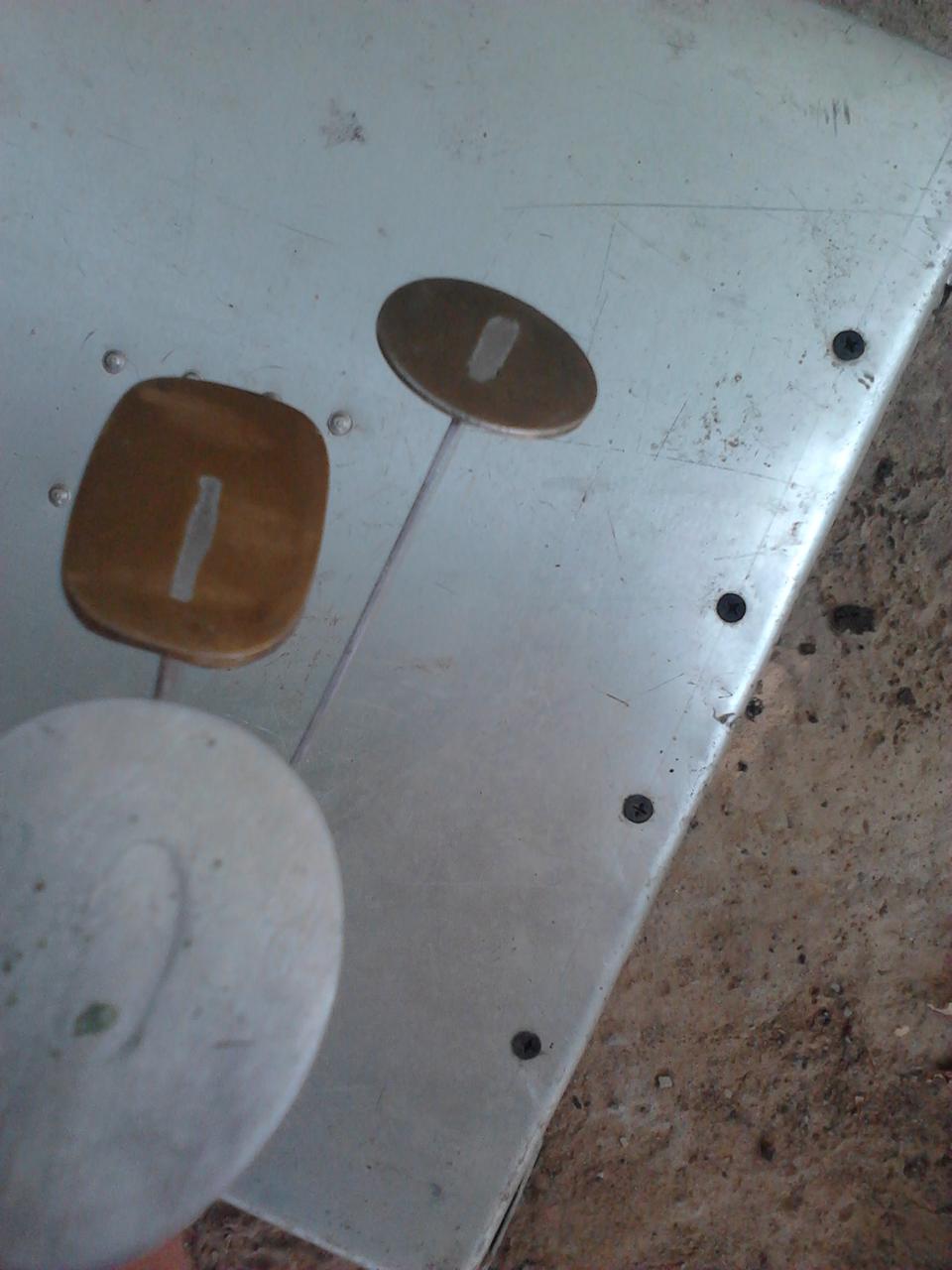

Размер пятна квока

Мой знакомый проверил алюминиевый квок изображённый на последнем снимке. Несмотря на утверждение продавца о проверке его на каких-то японских чудо приборах, квок оказался нерабочим. Сошлись на мнении что угол 45 градусов неправильный надо 60-65 градусов.

Звук который издает квок

Одни специалисты утверждают, что пятно 4-6 см достаточно чтобы волны звука квока достигали дна до 30 м. Другие утверждают, что сом слышит квок за 3 км.

Однозначно разные ковки издают разный звук и удар у различных людей разный. Вообщем чем больше пятно тем боле крупную рыбу привлекает квок. Бывет так что на определенный квок сом ловится и ловится хорошо но не более 10 кг, возможно в этом случае дело в размере пятна.

пятак квока

ПОДЕЛИСЬ С ДРУЗЬЯМИ, ДОБАВЬ В ЛЕНТУ ОДНОКЛ АССНИКОВ , НА СТЕНУ В КОНТАКТЕ …

Два подхода мастеров по рекламе квоков.

Мастер изготовивший алюминиевый квок предлагал его за 20 долларов, утверждая что квок проверен. Сомов на данный квок не ловили. Проверка, как объяснил продавец, осуществлялась с помощью дорогого ультразвукового эхолота. Эхолот показывал полосы спектра такие же как и у квока на который хорошо ловился сом. Возможно хотя бы так проверяют квоки при изготовлении квока в заводских условиях, или китайцы просто копируют размеры квока.

Мастер изготовивший квок из абрикоса и предлагавший его за 15 долларов. Рекламирует квок как изготовленный из дерева с музыкальными характеристиками.

Предварительное испытание и учёбу как пользоваться квокм можно делать в ванной. Набираем воды в ванную и испытываем квок. Ждём когда начнут ругаться соседи сверху.

Квок своими руками из абрикоса

Есть мнение что материал для изготовления квока может быть любой металл, дерево или пластмасса .

Но мой знакомой изготавливает квок из абрикоса , объясняя выбор материала тем что в древние времена из абрикоса изготавливали музыкальные инструменты, соответственно и у квока из абрикоса особое звучание.

самодельный квок

Квок состоит из трёх частей: ручки, ножа и пятна.

При изготовлении квока из дерева ручка и нож изготавливают из одной, имеющей изгиб, ветки абрикоса. Нож строгается тонким и широким, ручка приспосабливается по руке.

пятак и нож квока

Пятак насаживается на нож и приклеивается импортным мебельным клеем. Весь квок покрывается лаком.

пятак квока

Как купить квок.

Покупать квок в интернете или на рынке это лотерея. Лучше покупать у мастера. Если покупать квок у мастера который его изготовил, можно договориться о пробном использовании квока. Лучше взять на пробу несколько квоков. Если квок оказался удачным и с его помощью ловится рыба, то квок покупается, если сом на квок не реагирует его возвращают.

Хорошо сделанный из дерева и покрытый лаком квок – отличный рыболовный сувенир

Можно изготовить квок своими руками, с технологической точки зрения нет ничего сложного. При этом лучше изготовить сразу несколько ковков и потом их все опробовать.

пятак квока квок алюминивый

А как еще используют звук на рыбалке читай – ЗАГОН РЫБЫ В СЕТИ ЗВУКОМ

Надеемся что прочитав эту заметку Вы стали более эрудированным рыболовом, и сможете ответить на вопрос – квок что это такое ?
