Как сделать катушку

Особенности катушки Тесла

О том, что физик Никола Тесла был гениальным изобретателем и значительно опередил свое время, слышали многие. К сожалению, по ряду причин большинство его изобретений так и не увидели свет. Но одно из самых неоднозначных – катушка Тесла, сохранилось до наших времен и нашло применение в медицине, военной отрасли и световых шоу.

Описание прибора

Если очень коротко, то катушка Тесла (КТ) – это резонансный трансформатор, создающий высокочастотный ток. Есть информация, что в своих экспериментах военные довели катушку до мощности в 1 Тгц.

Тут стоит затронуть такой вопрос – зачем Тесла ее изобрел? Согласно записям ученый работал над технологией беспроводной передачи электроэнергии. Вопрос крайне актуальный для всего человечества. В теории с помощью эфира две мощные КТ, размещенные в паре километров друг от друга, смогут передавать электричество. Для этого они должны быть настроены на одинаковую частоту. Также есть мнение, что КТ может стать своего рода вечным двигателем.

Внедрение данной технологии сделает все имеющиеся сегодня АЭС, ТЭС, ГЭС и прочие просто ненужными. Человечеству не придется сжигать твердые ископаемые, подвергаться риску радиационного заражения, перекрывать русла рек. Но ответ на вопрос, почему никто не развивает данную технологию, остается за конспирологами.

Принцип работы

Сегодня многие домашние электрики пытаются собрать КТ, при этом не всегда понимая принцип работы трансформатора Тесла, из-за чего терпят фиаско. На самом деле КТ недалеко ушла от обычного трансформатора.

Есть две обмотки – первичная и вторичная. Когда к первичной обмотке подводят переменное напряжение от внешнего источника, вокруг нее создается магнитное поле или, как его еще называют, колебательный контур. Когда заряд пробьет разрядник, через магнитное поле энергия начнет перетекать к вторичной обмотке, где будет образовываться второй колебательный контур. Часть накапливаемой в контуре энергии будет представлена напряжением. Ее величина будет прямо пропорциональна времени образования контура.

Таким образом, в КТ имеется два связанных между собой колебательных контура, что и является определяющей характеристикой при сравнении с обычными трансформаторами. Их взаимодействие создает ионизирующий эффект, из-за чего мы видим стримеры (разряды молний).

Устройство катушки

Трансформатор Тесла, схема которого будет представлена ниже, состоит из двух катушек, тороида, защитного кольца и, конечно, заземления.

Необходимо рассмотреть каждый элемент в отдельности:

  • первичная катушка располагается в самом низу. К ней подводится питание. Она обязательно заземляется. Делается из металла с малым сопротивлением;
  • вторичная катушка. Для обмотки используют эмалированную медную проволоку примерно на 800 витков. Таким образом витки не расплетутся и не поцарапаются;
  • тороид. Данный элемент уменьшает резонансную частоту, накапливает энергию и увеличивает рабочее поле.
  • защитное кольцо. Представляет из себя незамкнутый виток медного провода. Устанавливается, если длина стримера больше длины вторичной обмотки;
  • заземление. Если включить незаземленную катушку, стримеры (разряды тока) не будут бить в воздух, а создадут замкнутое кольцо.

Самостоятельное изготовление

Итак, простейший способ изготовления катушки Теслы для чайников своими руками. Часто в интернете можно увидеть суммы, превышающие стоимость неплохого смартфона, но на деле трансформатор на 12V, который даст возможность насладиться включением светильника без использования розетки, можно собрать из кучи гаражного хлама.

Понадобится медная эмалированная проволока. Если эмалированной не найти, тогда дополнительно понадобится обычный лак для ногтей. Диаметр провода может быть от 0.1 до 0.3 мм. Чтобы соблюсти количество витков понадобиться около 200 метров. Намотать можно на обычную ПВХ-трубу диаметром от 4 до 7 см. Высота от 15 до 30 см. Также придется прикупить транзистор, например, D13007, пара резисторов и проводов. Неплохо было бы обзавестись кулером от компьютера, который будет охлаждать транзистор.

Теперь можно приступить к сборке:

  1. отрезать 30 см трубы;
  2. намотать на нее проволоку. Витки должны быть как можно плотнее друг к другу. Если проволока не покрыта эмалью, покрыть в конце лаком. Сверху трубы конец провода продеть через стенку и вывести наверх так, чтобы он торчал на 2 см выше поставленной трубы.;
  3. изготовить платформу. Подойдет обычная плита из ДСП;
  4. можно делать первую катушку. Нужно взять медную трубу 6 мм, выгнуть ее в три с половиной витка и закрепить на каркасе. Если диаметр трубки меньше, то витков должно быть больше. Ее диаметр должен быть на 3 см больше второй катушки. Закрепить на каркасе. Тут же закрепить вторую катушку;
  5. способов изготовления тороида довольно много. Можно использовать медные трубки. Но проще взять обычную алюминиевую гофру и металлическую перекладину для крепления на выпирающем конце проволоки. Если проволока слишком хлипкая, чтобы удержать тороид, можно использовать гвоздь, как на картинке ниже;
  6. не стоит забывать про защитное кольцо. Хотя если один конец первичного контура заземлить, от него можно отказаться;
  7. когда конструкция готова, транзистор соединяется по схеме, крепится к радиатору или кулеру, далее нужно подвести питание и монтаж окончен.
Читать еще:  Ультралайт катушки

В качестве питания установки многие используют обычную крону Дюрасель.

Расчет катушки

Расчет КТ обычно производится при изготовлении трансформатора промышленной величины. Для домашних экспериментов достаточно использовать приведенные выше рекомендации.

Сам расчет подскажет оптимальное количество витков для вторичной катушки в зависимости от витков первой, индуктивность каждой катушки, емкость контуров и, самое важное, необходимую рабочую частоту трансформатора и емкость конденсатора.

Меры безопасности

Собрав КТ, перед запуском нужно принять некоторые меры предосторожности. Во-первых, нужно проверить проводку в помещении, где планируется подключение трансформатора. Во-вторых, проверить изоляцию обмоток.

Также стоит помнить, о простейших мерах предосторожности. Напряжение вторичной обмотки в среднем равняется 700А, 15А для человека уже смертельно. Дополнительно стоит подальше убрать все электроприборы, попав в зону работы катушки, они с большой вероятностью сгорят.

КТ ­– это революционное открытие своего времени, недооцененное в наши дни. Сегодня трансформатор Тесла служит лишь для развлечения домашних электриков и в световых представлениях. Сделать катушку можно самостоятельно из подручных средств. Понадобятся ПВХ труба, несколько сотен метров медного провода, пара метров медных труб, транзистор и пара резисторов.

Катушка Тесла своими руками

Трансформатор Тесла изобрел знаменитый изобретатель, инженер, физик, Никола Тесла. Прибор является резонансным трансформатором, вырабатывающим высокое напряжение высокой частоты. В 1896 году, 22 сентября Никола Тесла запатентовал свое изобретение как «Аппарат для производства электрических токов высокой частоты и потенциала». С помощью этого устройства он пытался передавать электрическую энергию без проводов на большие расстояния. В 1891 году Никола Тесла продемонстрировал миру наглядные эксперименты по передаче энергии от одной катушки к другой. Его устройство извергало молнии и заставляло светиться люминесцентные лампы в руках удивленных зрителей. Посредством передачи тока высокого напряжения высокой частоты ученый мечтал обеспечить бесплатной электроэнергией любое здание, частный дом и прочие объекты. Но, к сожалению, из-за большого потребления энергии и низкой эффективности, широкого применения катушка Тесла так и не нашла. Не смотря на это, радиолюбители из разных уголков планеты собирают небольшие катушки Тесла для развлечений и экспериментов.

Также катушки Тесла используют для проведения развлекательных мероприятий и Тесла шоу. В 1987 году советский радиоинженер Владимир Ильич Бровин изобрел генератор электромагнитных колебаний, названный в его честь «качер Бровина», используемый в качестве элемента электромагнитного компаса, работающего на одном транзисторе. Предлагаю вам собрать действующую модель катушки Тесла или качер Бровина своими руками из подручных материалов.

Список радиодеталей для сборки Катушки Тесла:

  • Провод эмалированный ПЭТВ-2 диаметр 0,2 мм
  • Провод медный в полихлорвиниловой изоляции диаметр 2,2 мм
  • Туба от силиконового герметика
  • Фольгированный текстолит 200х110 мм
  • Резисторы 2,2К, 500R
  • Конденсатор 1mF
  • Светодиоды 3-х вольтовые 2 шт
  • Радиатор 100х60х10 мм
  • Регулятор напряжения L7812CV или КР142ЕН8Б
  • Вентилятор 12 вольтовый от компьютера
  • Коннектор Banana 2 шт
  • Труба медная диаметр 8 мм 130 см
  • Транзистор MJE13006, 13007, 13008, 13009 из советских КТ805, КТ819 и аналогичные

Катушка Тесла состоит из двух обмоток. Первичная обмотка L1 содержит 2,5 витка медного провода в полихлорвиниловой изоляции диаметром 2,2 мм. Вторичная обмотка L2 содержит 350 витков в лаковой изоляции диаметром 0,2 мм.

Схема катушки Тесла или качера Бровина на одном транзисторе

Каркасом для вторичной обмотки L2 служит туба от силиконового герметика. Предварительно удалив остатки герметика, отрежьте часть тубы длиною 110 мм. Отступив по 20 мм от нижней и верхней части, намотайте 350 витков медного провода диаметром 0,2 мм. Провод можно добыть из первичной обмотки любого старого малогабаритного трансформатора на 220В, например, от китайского радиоприемника. Катушка мотается в один слой виток к витку, как можно плотнее. Концы провода следует пропустить во внутрь каркаса через предварительно просверленные отверстия. Готовую катушку для надежности покройте пару раз нитролаком. В поршень вставьте остро заточенный металлический стержень, подпаяйте к нему верхний вывод обмотки и закрепите термоклеем. После чего вставьте поршень в каркас катушки. От носика отрежьте колечко с резьбой, получится гайка, с помощью которой вы легко закрепите катушку на текстолитовой плате, накрутив получившуюся гайку на резьбу выходного отверстия тубы. В дне каркаса просверлите отверстие для светодиода и второго вывода обмотки.

Читать еще:  Лучшие мультипликаторные катушки

В своей катушке я использовал транзистор MJE13009. Также подойдут Транзисторы MJE13006, 13007, 13008, 13009 из советских КТ805, КТ819 и другие аналогичные. Транзистор обязательно разместите на радиаторе, в процессе работы он будет очень сильно греться и по этому предлагаю установить вентилятор и немного усовершенствовать схему.

Поскольку, для питания катушки требуется напряжение более 12 вольт. Максимальную мощность катушка Тесла развивает при напряжении питания в 30 вольт. А так, как вентилятор рассчитан на 12 вольт, то в схему следует добавить регулятор напряжения L7812CV или советский аналог КР142ЕН8Б. Ну, а чтобы катушка выглядела более современной и привлекала внимание, добавим пару светодиодов синего цвета. Один светодиод подсвечивает катушку изнутри, а второй подсвечивает катушку снизу. Схема будет выглядеть так.

Схема катушки Тесла или качера Бровина с подсветкой и охлаждением

Все компоненты катушки Тесла разместите на печатной плате. Если вы не хотите изготавливать печатную плату, просто разместите все детали катушки Тесла на кусочке МДФ или рифленого картона от бумажной коробки и соедините между собой методом навесного монтажа.

Печатная плата катушки Тесла или качера Бровина с подсветкой и охлаждением

Готовая печатная плата будет выглядеть так. Один светодиод припаивается в центре, он подсвечивает пространство под печатной платой. Ножки сделайте из четырех глухих гаек, накрученных на винты.

Второй светодиод припаивается под катушкой, он будет подсвечивать ее изнутри.

Транзистор и регулятор напряжения обязательно намажьте термопастой и разместите на радиаторе размером 100х60х10 мм. Регулятор напряжения следует изолировать от радиатора с помощью теплопроводящих прокладок и изоляционных шайб.

Катушку вставьте в отверстие и затяните с обратной стороны пластиковой гайкой.

Первичную обмотку следует мотать в том же направлении, что и вторичную. То есть, если катушку L2 наматывали по часовой стрелке, значит катушку L1 тоже надо мотать по часовой стрелке. Частота катушки L1 должна совпадать с частотой катушки L2. Чтобы добиться резонанса, катушку L1 надо немного настроить. Делаем так, на каркасе диаметром 80 мм наматываем 5 витков оголенного медного провода диаметром 2,2 мм. К нижнему выводу катушки L1 припаиваем гибкий провод, к верхнему выводу прикручиваем гибкий провод, так чтобы его можно было перемещать.

Включаем питание, подносим неоновую лампу к катушке. Если она не светится, значит надо поменять местами выводы катушки L1. Далее опытным путем подбираем положение катушки L1 по вертикали и количество витков. Перемещаем провод прикрученный к верхнему выводу катушки вниз, добиваемся максимального расстояния на котором будет зажигаться неоновая лампа, это будет оптимальный радиус действия катушки Тесла. В итоге у вас должно получиться, как у меня 2,5 витка. После экспериментов изготавливаем катушку L1 из провода в полихлорвиниловой изоляции и припаиваем на место.

Наслаждаемся результатами своих трудов… После включения питания, появляется стример длиною 15 мм, неоновая лампочка начинает светиться в руках.

Так, снимали сагу Звездные войны… Вот он, секрет меча Джидая…

В автомобильной лампе появляется небольшая плазма исходящая от нити накаливания к стеклянной колбе лампы.

Чтобы значительно увеличить мощность катушки Тесла рекомендую изготовить торроид из медной трубки диаметром 8 мм. Диаметр кольца 130 мм. В качестве торроида можно использовать аллюминиевую фольгу скомканную в шарик, металлическую баночку, радиатор от компьютера и другие не нужные, объемные предметы.

После установки торроида мощность катушки значительно увеличилась. Из медной проволоки находящейся рядом с торроидом, появляется стример длиною 15 мм.

Теперь катушка Тесла может зажигать большие люминесцентные лампы на 220 вольт.

И даже светодиодные…

А это плазма возникающая в автомобильной лампочке при нахождении рядом с торроидом.

Делать торроид или нет, решать вам. Я всего лишь показал и рассказал вам о том, как я сделал катушку Тесла или качер Бровина на одном транзисторе, своими руками и о том, что у меня получилось. Моя катушка производит ток высокого напряжения высокой частоты, согласно законам физики. Спасибо Николе Тесла и Владимиру Ильичу Бровину за огромный вклад в науку!

Читать еще:  Бюджетные карповые катушки

Друзья, желаю вам удачи и хорошего настроения! До встречи в новых статьях!

Рекомендую посмотреть видеоролик о том, как работает катушка Тесла!

Как сделать катушку Теслы своими руками

Видеоинструкция научит, как из нехитрых предметов смастерить маленькую катушку Теслы с питанием от батарейки и удивить друзей эффектными трюками!Для этого понадобится труба из ПВХ, эмалированный медный провод, транзистор, резистор, батарейка на 9V, бумажный скотч, мячик для пинг-понга, фольга, пластиковая крышка и микропереключатель, а из инструментов пригодятся ножницы, паяльник, термоклеевой пистолет, дрель и паяльник.

Дубликаты не найдены

А зачем два паяльника?

сохранил. Ну Вы поняли.

а где пыщь-пыщь, вжиу.

я ждал искры, молнии. а тут.

Медный провод лакированный а не эмалированный же, да?

прочитал “Как сделать татушку Теслы своими руками”.. Пойду-ка я спать

Такие лампочки может заставить светиться даже телевизор, поводить ей у боков или задней крышки телека, у меня филипс телек её светит у нижнего правого угла.

а между прочим с электричеством можно много интересных вещей для детей/подростков мутить. жаль инфы мало

вдруг один сгорит.

Пару слов о том, как строилась “карманная” SSTC

Прошлый мой пост, в котором было только это фото, собрал комменты в духе “Маловато будет, пили длиннопост”. =)

В общем, встречайте. Этот текст о том, как строилась маленькая, буквално 20 см в высоту, катушка Тесла.

Что это и с чем его едят?

По-сути, КТ – это игрушка, хотя некоторые их виды могут быть очень даже практичны. К таким я отношу музыкальные SSTC, звук которых ни с чем не спутать. В будущем буду строить такую, подключать к миди-клавиатуре и играть.

А эта может только зажигать лампы на расстоянии и давать высокое напряжение для различных высоковольтных опытов.

Но делал я её не поэтому. Я хотел посмотреть, как поведут себя напечатанные на 3д принтере детали в SSTC. Допустим, всеми узнаваемый тор.

Две половины напечатаны на принтере и склеены суперклеем. Тор – это верхняя обкладка развёрнутого конденсатора, потому он должен проводить электричество. Я обернул его алюминиевым скотчем для вентиляций

Алюминиевый скотч был надрезан таким образом, чтобы по центру он оставался одним куском, а по краям разрезы сформировали лепестки. После обклейки необходимо сгладить неровности и острые углы, иначе на них может появиться коронный разряд.

Основание, в которые укладывается первичная обмотка, тоже распечатано на принтере

Вообще, всё это добро печаталось долгих 6 часов, и это при скорости печати в 130%

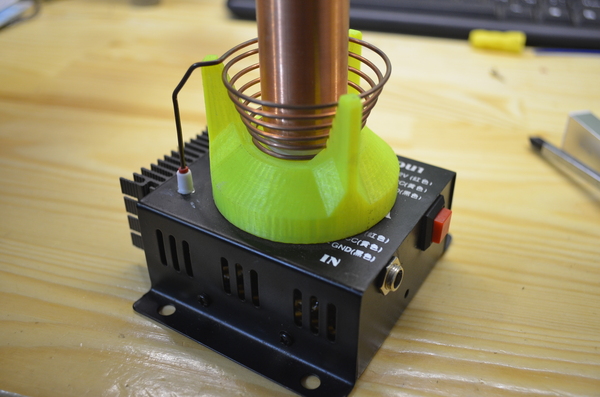

Основание нужно, чтобы держать витки первичной обмотки в воздухе. Вот так

А чтобы всё это красиво намотать, пришлось печатать ещё и конус-кондуктор.

Но мотать первичку – это полбеды (особенно с 3д принтером).

Всех обычно останавливает намотка вторичной обмотки. Она мотается на трубку тонким проводом, виток к витку. Тут нужно взять свой темп и аккуратно, без нервов, желательно на успокоительных и транквилизаторах, мотать..

Хотя мотать с шуруповёртом мне понравилось больше, чем в прошлый раз, когда я мотал катушку вручную наощупь, т.к. глазами я в тот момент смотрел аниме.

Чтобы закрепить витки и уменьшить вероятность пробоя высоким напряжением, катушку нужно покрыть несколькими слоями электроизоляционного лака.

Если мотать небольшую, настольную КТ, то намотка займёт от 3 до 10 минут, ничего сложного.

Чтобы красиво оформить свою катушку Тесла, я решил приспособить корпус от сгоревшего автомобильного преобразователи из 24 в 12 вольт.

Провода я спрятал прямо внутрь самой катушки, потому, чтобы завести их в корпус, пришлось прорезать в нём окно.

Само же основание я прикрутил на саморезы

Да, вы уже видели это фото, но после сборки верхней части, должно выглядеть так.

Тор надевается сверху, причём у него должен быть контакт с концом обмотки. На фото виден провод от терминала и антенна, которая также находится внутри трубки катушки.

Схема простейшая – это Micro-SSTC Стива Варда. Причём схему я заметно упростил.

Сама плата крепится за транзистор к радиатору винтом через корпус. Тут стоит не забывать об изолирующих прокладках и термопасте.

Ещё немного техногурятины.

Ну, а так как я видеоблоггер, я не могу не поделиться своим видео. Там и демонстрация работы есть (хотя фото крупным планом я делал специально для Пикабу)
